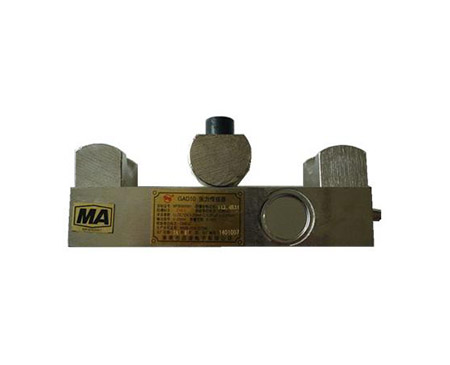

GAD10型張力傳感器 配接KHP159-Z（A）帶式運輸綜合保護裝置主機組成。
該傳感器根據張力大小，輸出0-20mV信號，經CPU編程處理，使皮帶張緊力自動跟蹤調整，始終在設定范圍內工作。本裝置設計采用了單片機處理，從而使本裝置的先進性、可靠性、操作方便性、節能等與同類產品相比較都有了較大程度的提高。
為適用于具有爆炸性氣體和煤塵的礦井中，用來監視并控制皮帶運輸機張力，本產品具有以下特點：
1) 本電路選用32位帶有CAN總線的ARM-7內核CPU進行數據處理與控制，大大提高了產品的性能與可靠性；
2) 顯示采用128*64藍色漢字點陣顯示屏，具有良好的人機界面；
3) 所有功能設定（如參數設定、現場標定）及數據據信息采用漢字及圖形界面完成；
4) 高性能開放式CAN總線可實現數據與其它設備數據共享，如與上位計算機或帶有CAN皮帶機綜合保護裝置總線進行數據交換。
5) CAN總線在5000波特率下最大傳輸距離10km；
6) 控制板采用高性能開關電源具有功耗小，范圍寬等特點，電源范圍可達12～30V。
功能及保護特性：
1.張力正常數值檢測，數據標定及參數設定。.張力值可選Kg、Tn、%進行標定。
2.張力值小于設定值時，裝置將控制電機正轉增加張力值，反之減少張力值，從而達到張力保護作用。
3.本裝置數據輸出功能分兩種一種200～1000Hz，對應張力0～100kN(設定單位),另一種采用現場總線輸出(CAN總線),頻率輸出信號可接入分站或其它采集頻率信號的裝置,現場總線輸出可接入其它智能型并帶有CAN總線的裝置,以完成數據共享。
結構
LCD1為128*64漢字點陣液晶屏與四個按鈕用于完成人機對話。24CW02 EEPROM用于存儲設定信息。82C250負責將CPU內部CAN控制器數據送至數據總線。
